노기스? 버니어캘리퍼스?



  인천의 모 중소기업에서 근무하던 때의 일이다. 우리 회사는 산업용 밸브를 만드는 업체였는데 새끼손가락만 한 제품부터 성인 남성 팔뚝만 한 제품까지 종류가 많고 다양했다.



  내가 소속되어 있는 부서는 'Q·C'였는데 주로 '버니어 캘리퍼스'를 이용해 제품을 측정하고 그 데이터를 성적서에 기록하는 게 나의 주 업무였다. 어린 사람들은 안 그러는데 꼭 보면 연배가 꽤나 되어 보이는 상사들은 항상 '버니어 캘리퍼스'를 '노기스'라고 불렀다.



"노기스 좀 줘봐.", "안되겠다. 거기 300짜리 노기스 가져와봐."



  노비스? 노기스? 왜 노기스라고 부르는 걸까? 겉표지에 그려진 상표도 노기스라고 쓰여있지 않을뿐더러, 버니어 캘리퍼스라는 멀쩡한 이름이 있는데 말이다. 오늘은 노기스에 대해 알아보고자 한다.



---



'노기스'란 무엇인가?

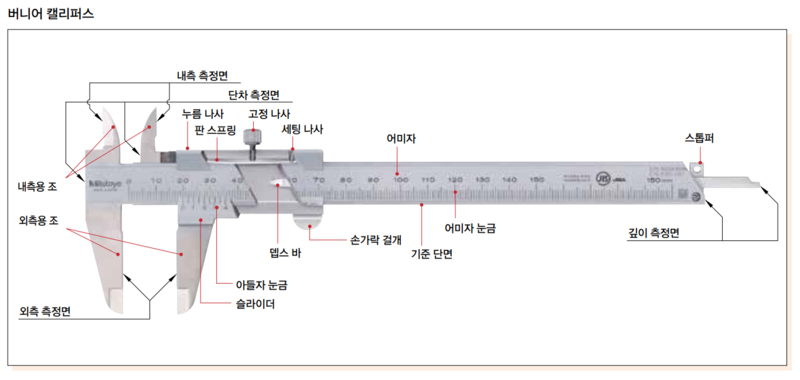

버니어 캘리퍼스의 각 명칭 (출처 : 한국미쓰도요 httpL//www.mitutoyokorea.com)



  이미 눈치들 채셨겠지만 '노기스'란 '버니어 캘리퍼스(Vernier Calipers)'를 말한다. 길이, 높이 그리고 너비 등 사람 혹은 기계의 부위 또는 부분적인 치수를 정밀한 데이터를 요구할 때 측정하는 자의 일종이다.



  주로 공학자 또는 인류학자들의 골학 측정용으로 거의 필수적으로 쓰인다. 구조는 주척(어미자)과 부척(아들자)으로 나뉘며 가운데에 있는 것이 주적이며 앞뒤로 왔다 갔다 움직이는 건 부척이 된다.



---



'노기스'의 어원



출처 : Pixabay



  '노기스'는 1960년대부터 1970년대까지 생산 현장에서 흔하게 사용되었는데 그 어원은 독일의 'Nunes(1492-1578)'라는 저명한 학자의 이름으로부터 따 온 것이라고 추측된다.



  이 학자가 즐겨 쓰던 '부척(副尺)'이 시대적인 어원의 변천에 따라 Nonius(발음 상 Nones)로 표기되었고 지금까지도 독일어 사전에 등재되어 있다. 그리하여, 독일어 노니우스라는 발음이 일본인들을 만나고 다시 우리나라에 잘못 와전된 것으로 추측된다.



---



측정하는 방법



버니어 캘리퍼스 측정법 (출처 : 한국미쓰도요 http://www.mitutoyokorea.com)



  측정법은 '계산자'와 비슷한데 고정되어있는 어미자와 움직이는 아들자로 구성되어 아들자를 움직여서 옮겨진 길이를 측정한다. 일반적인 길이 측정뿐만 아니라, 물건의 두께나 마주 보는 틈 사이의 간격 그리고 실린더나 파이프 형 물건의 직경, 내경, 파인 구멍의 깊이까지도 모두 측정할 수 있다.



  재질은 '스테인리스(Stainless)' 재질이 주를 이루며, 잴 수 있는 최대 길이가 150, 200, 300mm 등 그 이상되는 것도 있다. 일반적으로 눈금자는 1mm 이하 치수는 정확하게 측정하기가 어렵지만 버니어 캘리퍼스는 어미자의 최소눈금인 1mm 보다 훨씬 더 작은 1/20 ~ 1/50mm 까지도 정확하게 측정할 수 있다.



  아날로그 스타일에서 cm는 아들자의 0점 눈금이 어미자의 어디에 있는지를 파악하면 알 수 있다. 또한, 어미자와 아들자의 눈금이 일치하는 부분을 읽으면 mm가 되겠다.



  측정법이 처음에는 다소 어려울 수 있으나 벌써부터 너무 상심해하지 마라. 가격은 아날로그 보다 3배 이상 나가지만 액정에 실시간 자동으로 데이터가 나와 편리한 디지털 버전도 있으니 참고하기 바란다.



---



버니어 캘리퍼스의 용도



버니어의 용도 (출처 : 한국미쓰도요 http://www.mitutoyokorea.com)



  측정 용도에는 크게 4가지로 '4WAY 방식'이라고 부르며 제품의 외경 및 내경, 단차 그리고 깊이를 위 사진처럼 간단하게 측정할 때 사용된다.
